Modulo Elastico Statico

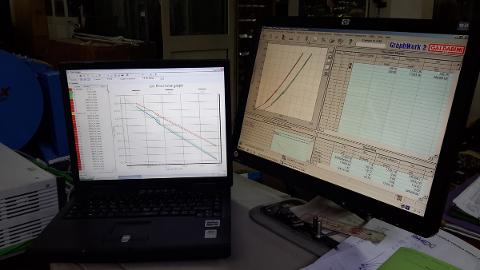

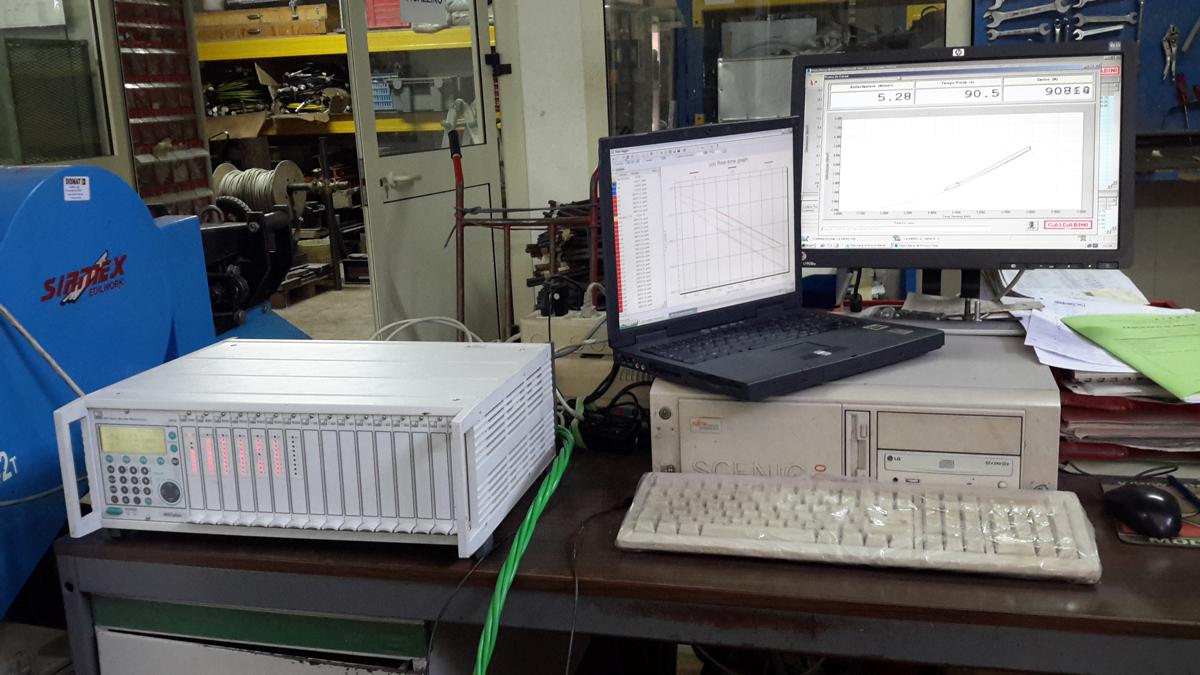

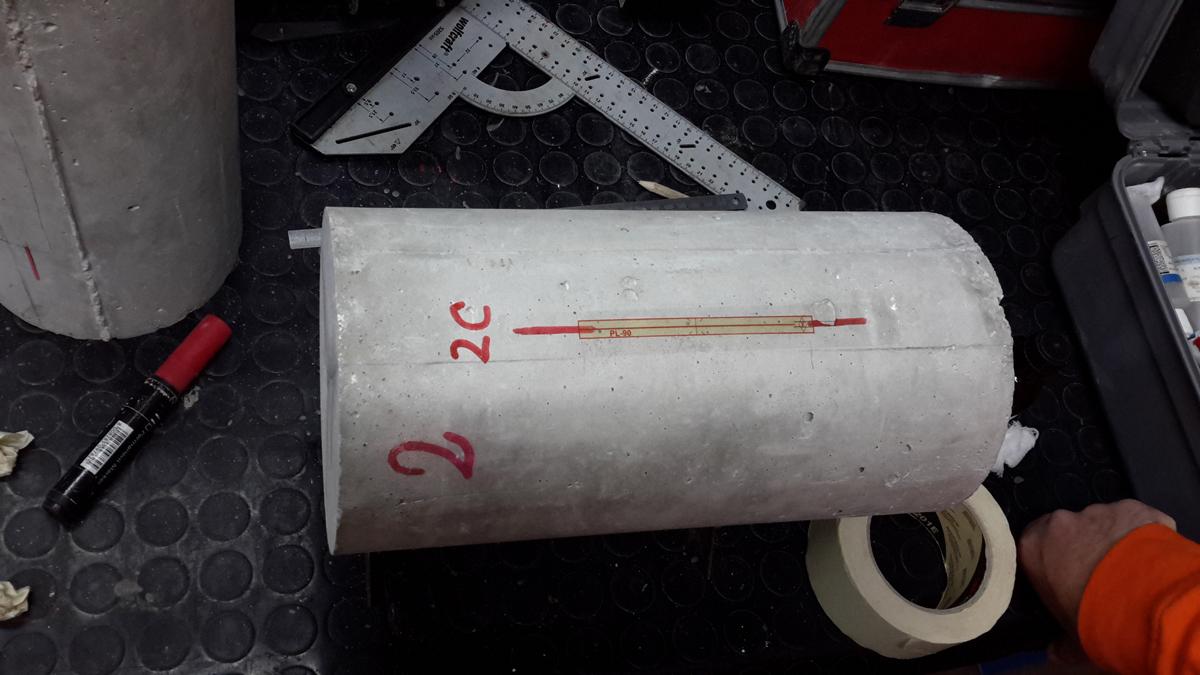

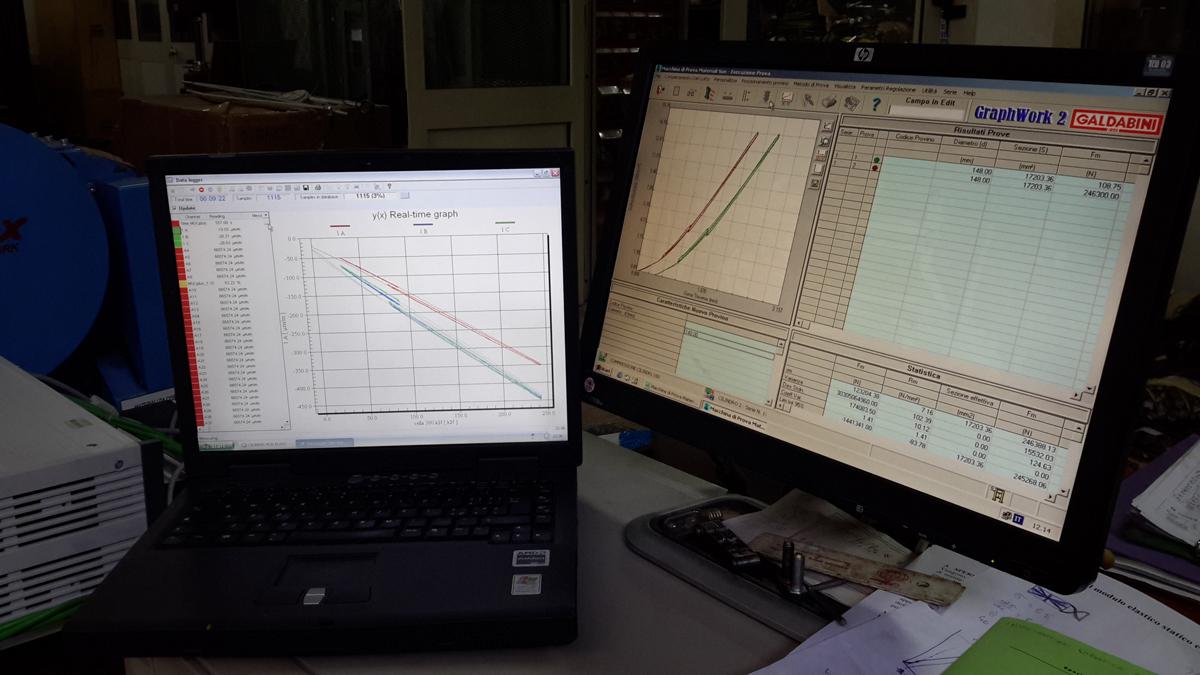

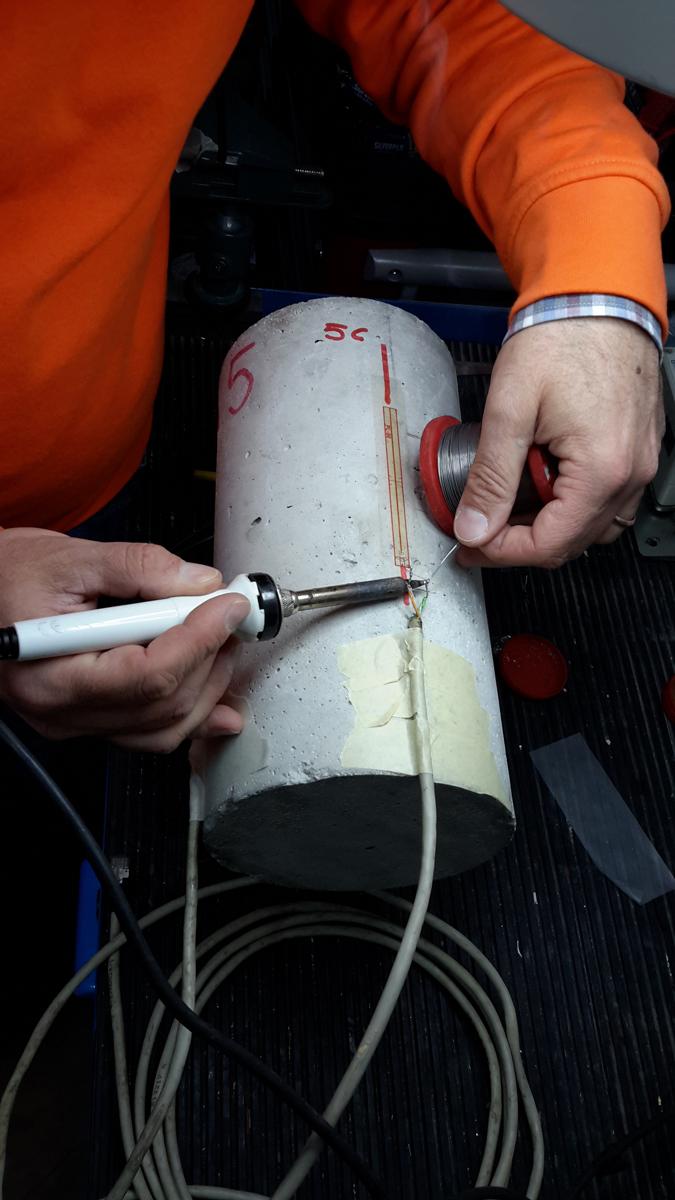

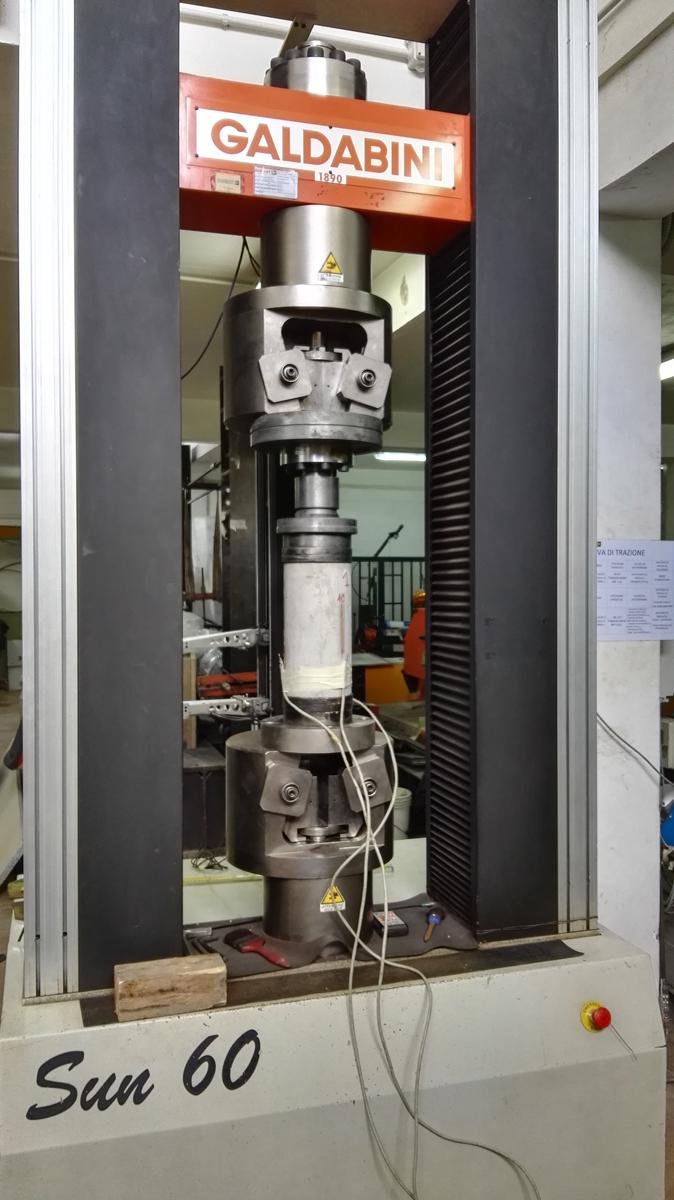

Il modulo elastico statico Es è calcolato dalla misura della deformazione in risposta ad una tensione applicata di intensità nota. Ai fini pratici la deformazione che si verifica durante il caricamento è considerata elastica e l’incremento di deformazione che si verifica sotto carico è considerato deformazione visco Il modulo di elasticità valutato secondo tale considerazione è detto modulo elastico secante, perché determinato fra due punti della curva σ ε del calcestruzzo in un range considerato elastico, ottenuto con gradiente di carico controllato. Perla determinazione di Es si utilizza la macchina universale da 600 kN; gli incrementi di carico vengono rilevati da una Cella di carico ausiliaria da 300 kN montata in corrispondenza dello snodo sferico; gli incrementi di deformazione fra σ min e σ max sono stati rilevati con 3 estensimetri elettrici a resistenza posizionati a 120°.
G.Agró, E. Lo Giudice, G. Navarra Articolo pubblicato su AIPnD 2009.
Modulo elastico dinamico

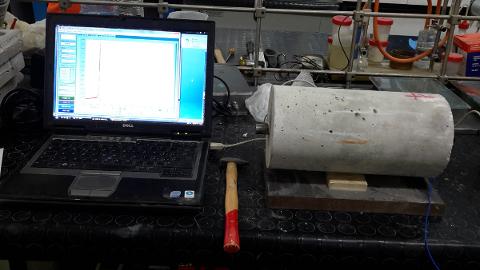

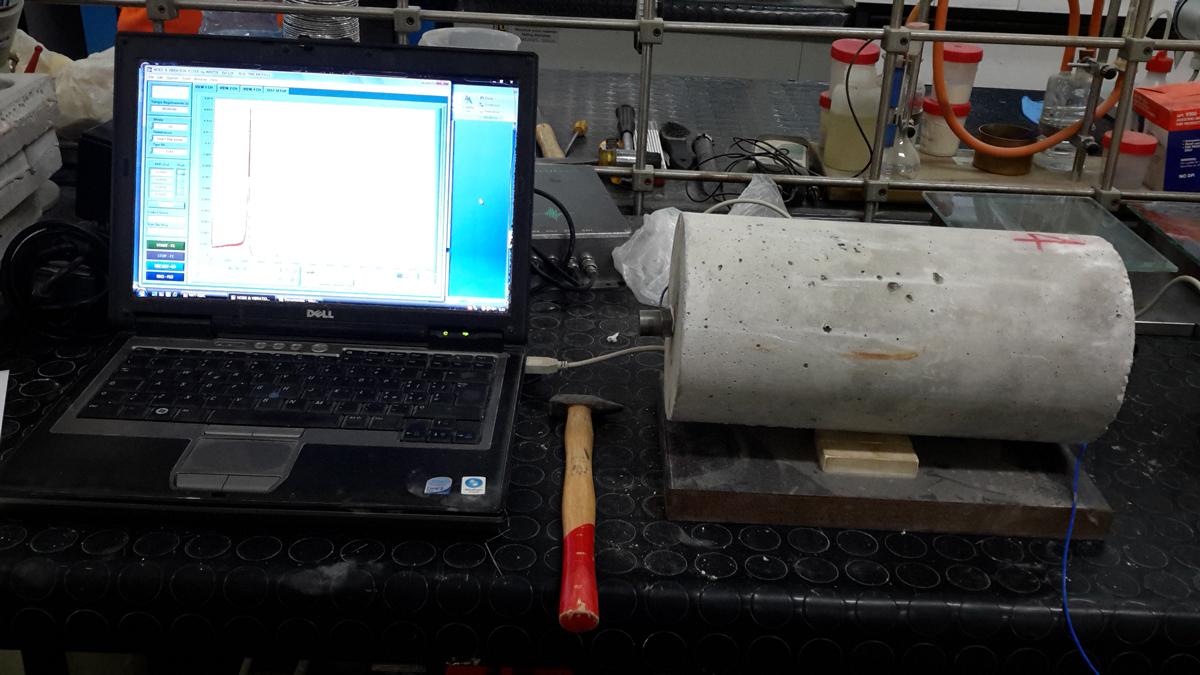

Il modulo dinamico è ricavato con un caricamento di tipo impulsivo: si applica al provino una tensione non significativa e nessuna microfessurazione viene indotta nel calcestruzzo durante la prova quindi, poiché la viscosità non si manifesta, il modulo dinamico si riferisce quasi esclusivamente ad effetti puramente elastici. Per questa ragione il modulo dinamico è considerato approssimativamente uguale al modulo tangente iniziale alla curva o-r determinata da una prova statica ed è più alto dei modulo secante I valori del modulo Ed sono determinati provocando la vibrazione del provino tramite un martello, applicando una tensione trascurabile. La frequenza di risonanza estensionale per il calcolo di Ed è acquisita con accelerometro PCB 353B31 o PCB 352B, rigidamente fissato su una base del provino posto orizzontalmente su un supporto in gomma.
